一、概述

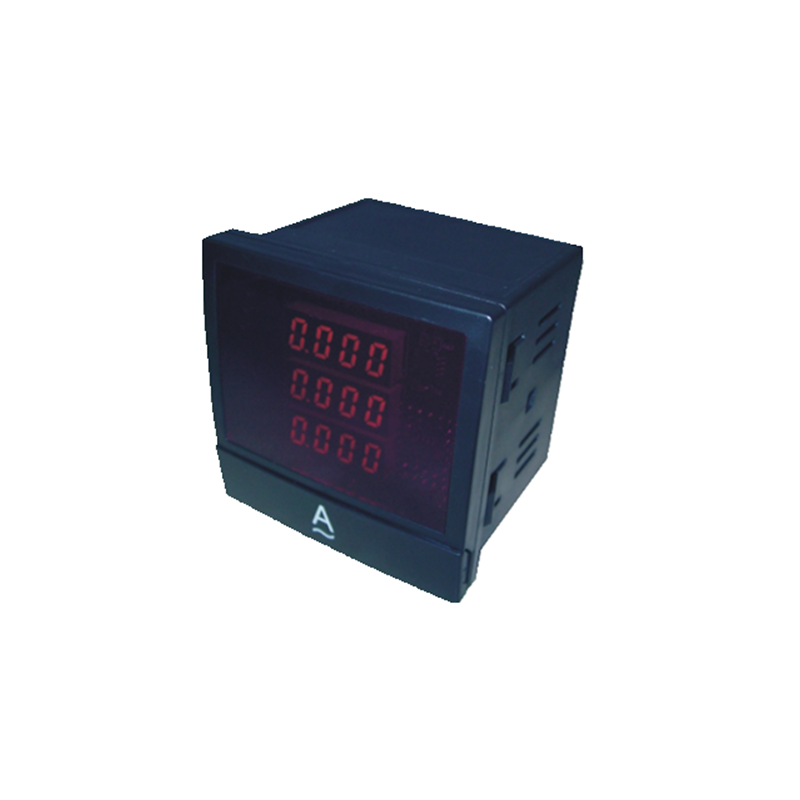

CKD系列三相数显是于互感器、分压器、分流器、电量变送器等配套使用的电量显示仪表，可对电网中的电压、电流、功率、功率因数、频率等采用数码显示。产品以精度高、隔离性强、性能稳定、安装简便等优点，代替了目前用于400V低压柜中的指针式仪表、变送器等测量装置

二、功能特点

1.测量参数多：它集合了数显表、数字式电度表、电量变送器、数据采集器、记录分析仪、RTU等仪器的部分或全部功能。测量功能包括：一条三相四线制回路或其它任何线制的全部相电压/线电压（V）、电流（I）、功率（P、Q、S）电能（WH，QH），功率因数（PF），频率（F）等电量。

辅助功能包括变送输出，开关量输出，电能脉冲输出，通讯功能等。

2.自动稳压：具有自动校准零点，克服了零点随时间和温度的漂移。实现所有参数的零点免调，提高了仪表的整体测量精度，提高了系统的整体稳定性，简化了校准流程。

3.极宽的动态输入范围：采用量程自动切换技术，提供5-120V/500V的电压输入量程，0-1A/6A电流输入量程，能自动适用于各种测量系统，无需任何硬件和软件的调整。

4.可编程状态设定：允许用户对其工作状态测量系统选择；PT、CT变比值；变送输出、开关量输出等进行设定。

5.掉电记忆：在电源掉电时，能够记忆所有的当前工作状态或设定值、电能累加数值、PT、CT变比等。

6.多种接线方式：适用于多种接线方式：三相四线、三相三线等。

7.数字化整定：所有参数均采用数字化校准，摒弃了常规采用电位器的模拟调整方法，简化了硬件电路，提高了整机的可靠性和稳定性，每个测量参数都可以调整，且不会对其它参数造成影响。

8.抗电磁干扰能力强：完善的电磁兼容性设计，具有极强的抗电磁干扰能力，适合在强电磁干扰的复杂环境中使用。

9.标信规约、轻松组网：为了满足未来测量仪表的环境，备有RS-485串行口（或RS-232），允许连接开放式结构的局域网络。应用Modbus通讯规约，在PC或数据采集系统上运行的软件，能提供一个对于工厂、电厂、工业和建筑物的设备的简单、实用的电量管理方案。

三、特点

1、多功能、告精度                     2、性能稳定、安装方便

3、接线灵活便捷                        4、安全性好，可靠性高

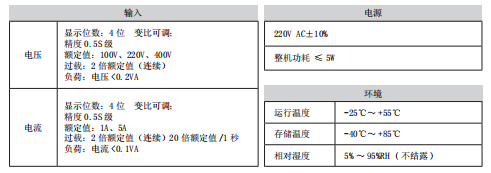

四、技术参数

五、选项配置表
