一、概述

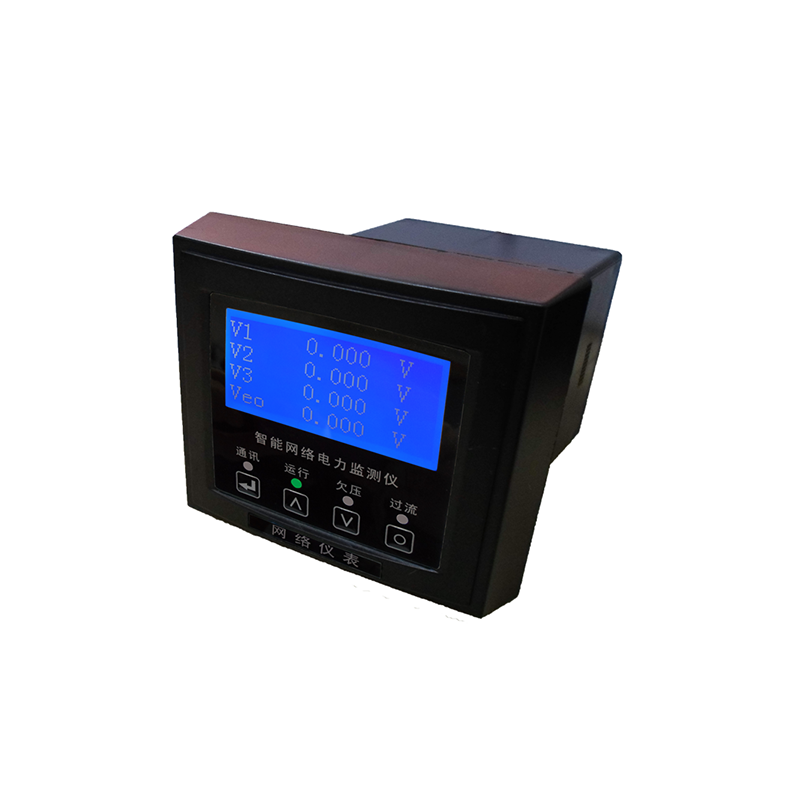

CKD342是一种具有可编程功能、自动化测量、LCD显示、电能累加、数字通讯等功能为一体的智能三相综合电力参数监测仪表。它将三相交流电量按线性关系转换为规格化的数字量。它集数字化、智能化、网络化于一身，使测量过程及数据分析处理实现自动化，减少人为失误，能够全面替代电量变送器、电度表、数显仪表、数据采集器等仪器，是组成电气自动化系统的理想产品。其结构紧凑、电路先进、测量功能强大，是对传统仪表的革命性设计。其结构紧凑、电路先进、测量功能强大，是对传统仪表的革命性设计。可广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调度系统。

二、特点

1.测量功能多

智能电力监测仪功能强大，它集合了电量变送器、数字式电度表、数显表、数据采集器、记录分析仪、RTU等仪器的部分或全部功能。测量功能包括：一条三相四线制回路或其它任何线制的全部相电压/线电压(V)、电流(I)、功率(P、Q、S)、电能(Wh、Qh)、功率因数(PF)，频率(F)及零序电流(I0)的功能。

2.中文显示

 智能电力监测仪采用LCD大屏幕液晶显示，非常适合中国国情。显示器采用人的眼睛感觉比较自然、舒适的黄绿色背光。同时可显示多达4个参数，并能通过手动或自动设定，按顺序读出超过30个参数。

3.标准规约、轻松组网

 智能电力监测仪为了满足未来测量仪表的环境，备有RS-485串行口(或RS-232)，允许连接开放式结构的局域网络。应用Modbus 通讯规约，在PC或数据采集系统上运行的软件，能提供一个对于工厂、电厂、工业和建筑物的服务的简单、实用的电量管理方案。

4.自动稳零

 具有自动校准零点，克服零点随时间和温度的漂移。实现所有参数的零点免调，提高了仪表的整体测量精度，提高了系统的整体稳定性，简化了校准流程。

5.极宽的动态输入范围

 智能电力监测仪采用量程自动切换技术，提供5～120V/600V的电压输入量程，0～1A/5A电流输入量程，能自动适用于各种测量系统，无需任何硬件和软件的调整。

6.可编程状态设定

 智能电力监测仪允许用户对其工作状态“测量系统选择”、“CT、PT变比”、“显示内容”、、“通讯”、“时钟”、“电能累加复位”等进行更改设定。

7.记忆

 智能电力监测仪在电源掉电时，能够记忆所有的设定值、电能累加数值、PT变比、CT变比、波特率、本机地址、测量参数。

8.多种接线方式

 适用于多种接线方式：三相四线、三相四线平衡负载、三相三线、三相三线平衡负载、一相二线和一相三线。

9.数字化整定

 所有参数均采用数字化校准，摒弃了常规采用电位器的模拟调整方法，简化了硬件电路，提高了整机的可靠性和稳定性，每个测量参数都可以调整，且不会对其它参数造成影响。

10.故障自动诊断

 具有故障自动诊断功能，并将结果显示在屏幕上或通过串行口输出。

11.抗电磁干扰能力强

 完善的电磁兼容性设计，具有极强的抗电磁干扰能力，适合在强电磁干扰的复杂环境中使用。

12.安装方便

 智能电力监测仪强大的功能使系统现场安装、布线的复杂程度和材料的综合成本降低了。外形采用与世界范围内被广泛使用的DIN标准(它符合DIN92×92㎜开孔)，具有良好的互换性。

三、应用

1、电力系统、变电站、电厂监测系统

2、工矿企业、油田、建筑、机场等基础设施的变配电系统

3、高低压开关柜，实现完全分布式的模块化智能网络配电

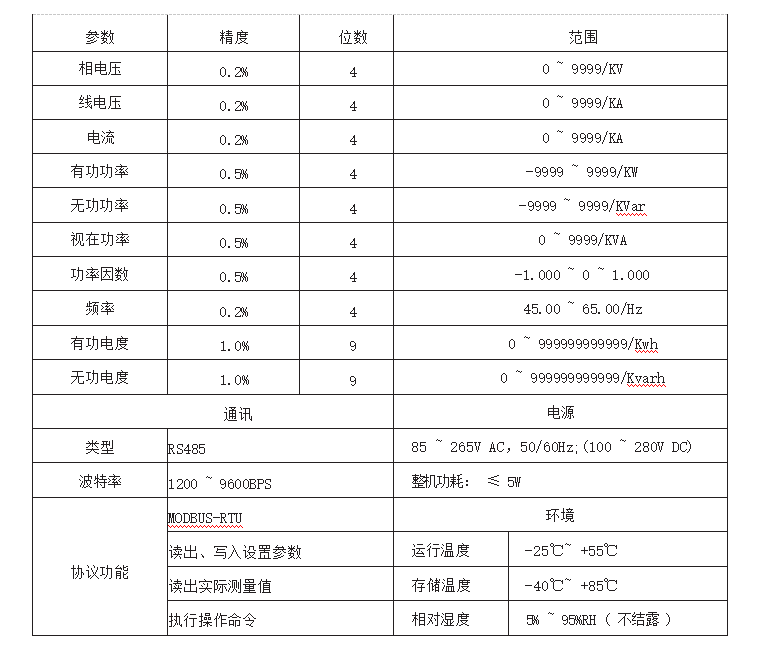

四、技术参数

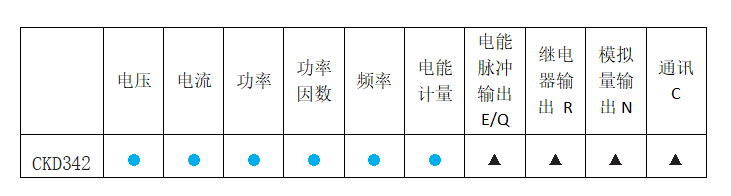

五、选型
