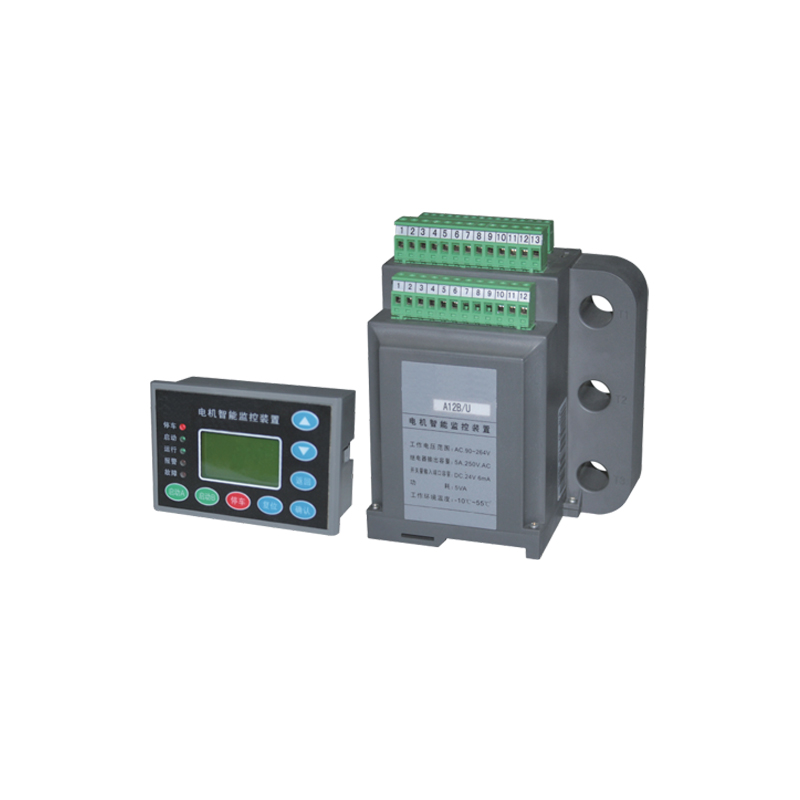

一、概述
CKM80/80T/81/81T型系列电动机智能监控器是一款智能化、数字化、网络化的控制器。该产品基于微处理器技术,将先进的网络通讯技术和分布式智能技术溶入MCC控制中心,集全面的电机智能保护、运行状态监控、故障记录及网络通讯为一体;可以查看测量数据、报警信息、故障信息等,并可根据用户需要方便的进行保护参数设定。能满足诸多启动方式,在低压控制终端MCC柜和1/4单元及以上各种抽屉柜中可直接安装使用。
二、功能
1、监控器具有缺相、过流、欠流、堵转、短路、过压、欠压、漏电、三相不平衡、启动延时(避开启
动大电流、它和过流动作时间分开)、自动复位及多种启动方式等诸多功能。
2、电流互感器与主体显示器可分离安装,为不同的安装场合,提供方便。
3、监控器对各种故障运行状态采用LCD显示。
4、应用微机和数字处理技术,测量精度高、线性好、故障分辨准确可靠,抗干扰能力强。
5、采用EEPROM存储记忆技术,实现参数设定,断电后设定参数仍保存下来,勿须再设定。
6、配有设置键、移位键、数据键、复位键、可对各种参数进行设定及修改。
7、一机多用,可取代电压表、电流表、热继电器、电流互感器、时间继电器和漏电继电器等。
8、具有4-20mA模拟信号输出接口及RS-485远程通讯接口,支持MODBUS-RTU协议。方便的和PC机组成网络保护监控系统,通过PC机对监控器保护参数进行修改、运行状态进行监控和进行历史数据查询。
9、可实现电机保护控制、报警控制及启动转换等。

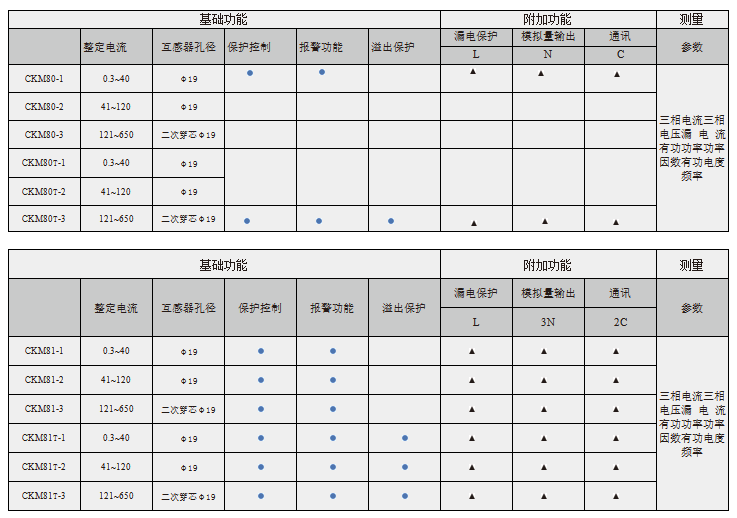

三、选型
● 表示固有功能 ▲ 表示附加功能,附加功能可多重选择; “空白”表示无此功能
四、面板及开孔
