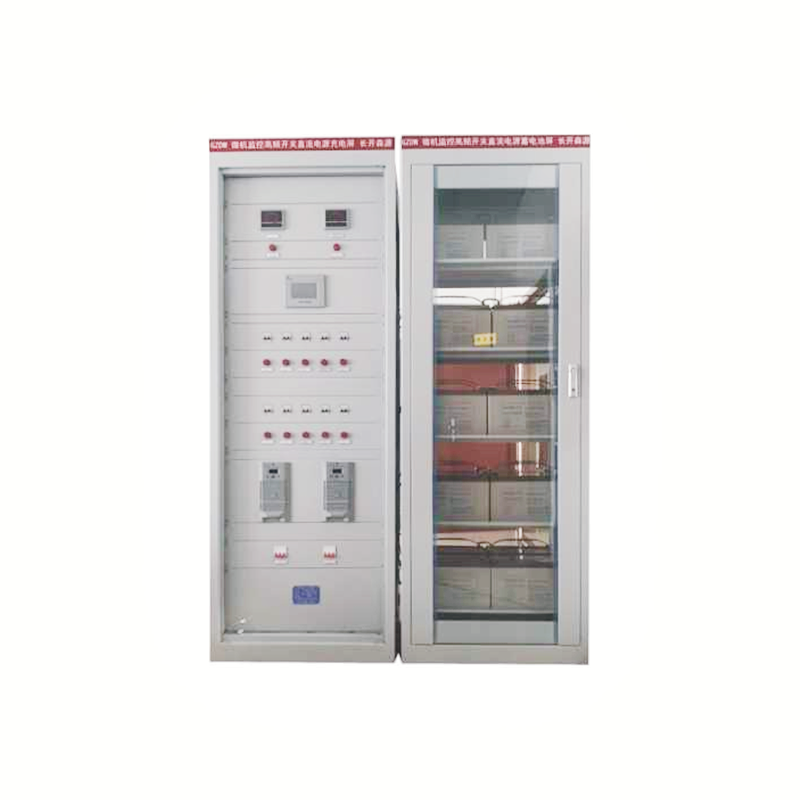

随着我国电力事业的迅速发展和大规模技术改造的投入，対直流开关 电源设备和系统的要求越来越高，过去的相控电源和磁饱和式电源存 在稳压、稳流精度差、纹波系数大及对输入电网谐波污染严重等缺 点，已不能满足我国电力工程和各行各业发展的需要。我公司生产的 GZDW系列智能高频开关源系统具有稳压稳流精度高、响应速度快、 噪声小、效率高等优点，并且可以很方便的实现“四遥”功能和 N+1冗余备份，使得开关电源系统运行更加安全可靠。GZDW系列微 机型高频开关电源直流系统是采用新型成套直流柜的技术标准、设计 要求生产，在传统直流电源系统基础上进行改良的新一代直流电源系 统，适用于新型大中型变电站、火力电厂、水电站、有人和无人值班 变电站（所），作为控制、信号、保护、远动通讯及直流照明等所需 的直流电源，应用于电力、石油、化工、冶金、机械、造纸、煤炭、 建材、纺织、酿酒等领域。

一、系统功能及特点：

1.整流模块釆用软开关技术，效率髙，具有良好的电气性能及电磁兼容性。

2.采用全自动均流N+1冗余模块化设计。选配灵活，扩容方便。

3.自动切换的双交流输入、断电，再恢复供电，系统自动恢复运行。

4.优异的抗短程特性：输出短路时可实时保护，输出电压几乎为零， 并可长时间保持，一旦短路解除，自动恢复正常工作。

5.完善的蓄电池管理功能：蓄电池均、浮充运行自动转换，监控单元 自行管理，亦可通过远程集中监控计算机管理。

6.智能监控单元选用先进的单片机为核心，对系统各项参数在线检测 及报警。

7.全中文人机界面（可选英文界面）,操作灵活方便。

8.标准串行通讯口，易于与上位微机连网，实现“遥测、遥控、遥 信、遥祝调”。

9.系统配有C级防雷器，有效吸收、阻目电网浪涌和高次谐波影响。

10.针対不同工况防护设计，确保系统可靠运行。

二、使用环境

海拔不超过2000m。

设备运行期间周围空气温度不高于40℃，不低于-10℃

日平均相对湿度不大于95%,月平均相应湿度不大于90%。

安装使用地点无强烈振动和冲击，无强电磁干扰，外磁场感应强度不得超过0.5MT。 安装垂直倾斜度不超过5%。

使用地点不得有爆炸危险介质，周围介质不含有腐蚀金属的有害气体及导电介质。

交流输入采用三相五线制，电压不对称度不超过5%。交流输入电压应为正弦波，非正弦含量不超过10%。

本设备仅限在室内安装，并注意设备运行的环境湿度。

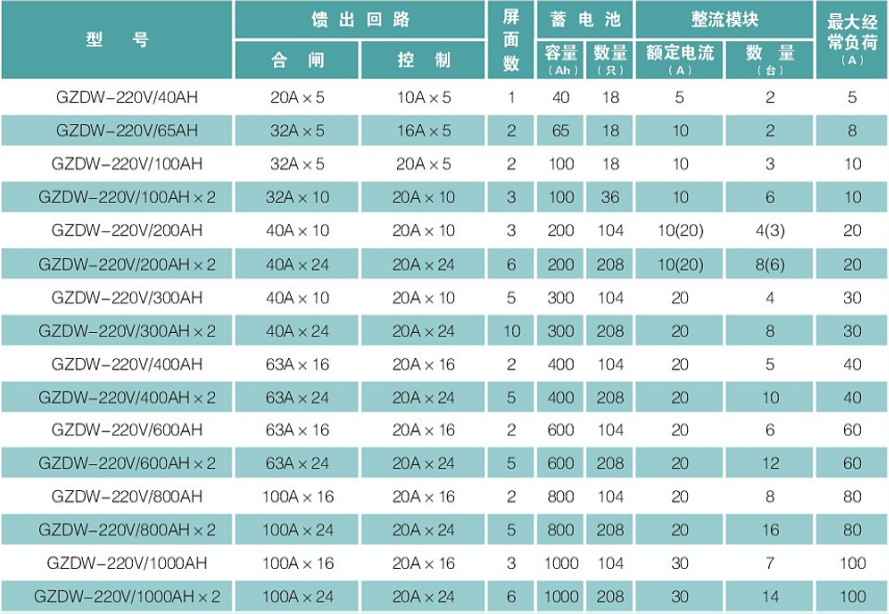

三、主要参数

交流输入电压：380V±15%

电网频率：50Hz±10%

输出电流等级：10A~320A

适用电池容量：10AH-2000AH

额定输出电压：220V/110V

输出电压范围：198V-286V/99V143V连续可调

输 出限流：额定电流x （ 10%~105%）

运态响应：在20%负载跃变到80%负载时恢复时间<200 uS,超调≦5%

效 率：≧95%（单模块）

绝缘电阻：≧20MΩ

绝缘强度：输出对地、输入对地、输入 对输出施加2.5KVAC, 1min 无飞弧无闪络。

相对湿度：≦90%

海拔高度：≦2000m

地震烈度：≦7度

环境湿度：-10℃-40℃

可闻噪音：自冷≦40dB，风冷≦55dB（距柜体1米处）

防护等级：≧IP30

屏体外形尺寸：800x600x2260 （mm）

四、功能

1.基本功能

电池智能管理

系统参数设置

直流参数检测

交流参数检测

系统故障声光告警，30条 当前故障、200条历史故 障（断电不丢失）、48条 运行记录（断电不丢失）

实时检测母线绝缘电阻

控母自动稳压

2.护展功能

电池巡检

支路绝缘检测

馈出支路开关量检测

直流逆变交流输岀

DC/DC模块低电压转换输出

交流配电输出
