一、概述
LNA-40.5户内高压交流六氟化硫(SF6)断路器(以下简称LNA-40.5断路器)是我公司研发的具有自主知识产权的新一代SF6开关产品。LNA-40.5断路器适用于三相交流系统,额定频率 50Hz,额定电压为40.5kV。LNA-40.5断路器利用SF6气体作为灭弧和绝缘介质,SF6气体具有平滑的开断特性,在其开断电流时不会出现截流现象,不会产生操作过电压。
二、应用场合
LNA-40.5断路器可供配电线路、变电所、配电站、电动机、变压器和电容器组的控制和保护之 用,特别适用于电容器组的控制和保护,在开断电容器组时不产生过电压,因而能避免电容器组的损坏。

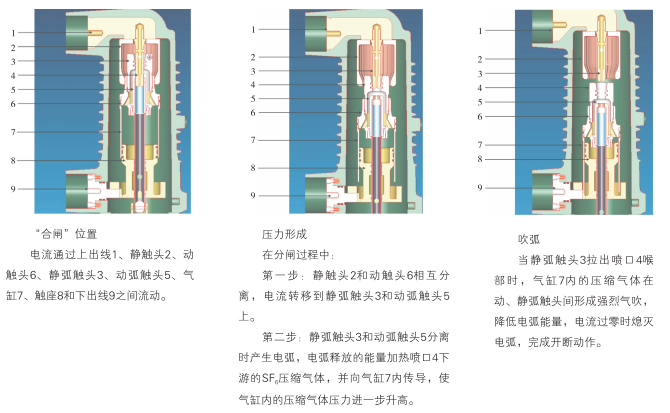

三、灭弧原理
LNA-40.5断路器的灭孤原理是将自能式灭弧原理与压气式灭弧原理有机的结合在一起。在分闸过程中,气缸对动触座做相对运动,压缩气缸内气体,同时电弧燃烧产生的高压(热能)传到气缸, 使气缸内气体膨胀。二者结合,使气缸内压力大大增加。当弧触头拉出喷口喉部,形成强烈气吹熄灭 电弧。此灭弧原理既可减少断路器操作功,提高机械寿命,又避免了自能式灭弧室的开断盲区。
四、使用环境条件
a) 环境温度
最咼温度:+40°C ;
最低温度:-15勾。
b) 环境湿度
日平均相对湿度:W95%;
月平均相对湿度:W90%;
日平均饱和蒸气压:w2.2kPa;
月平均饱和蒸气压:<1.8kPa。
c) 海拔高度:不超过1000mo
d )地震烈度不超过8度。
e)使用场所无易燃、爆炸危险、化学腐蚀及剧烈振动。

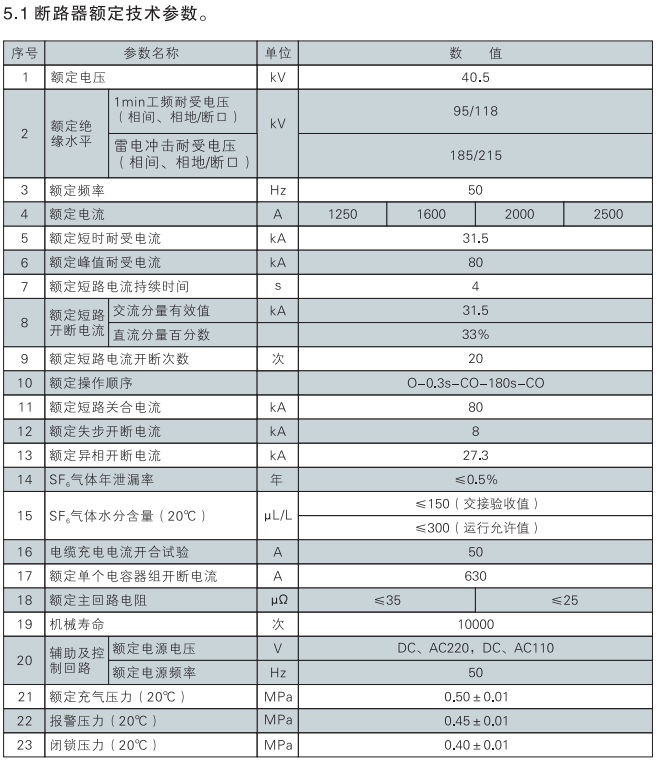

五、技术参数

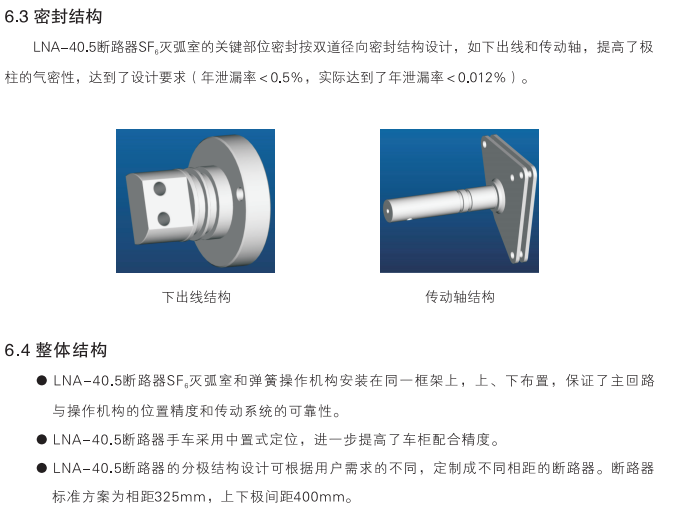

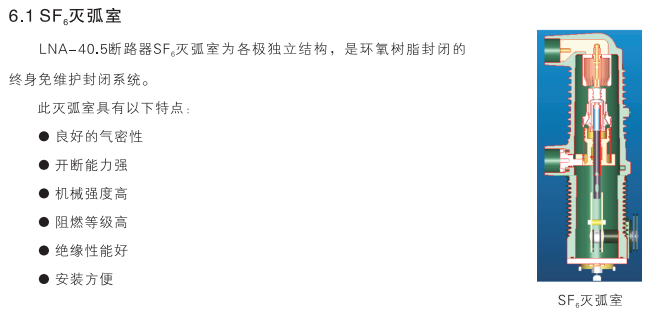

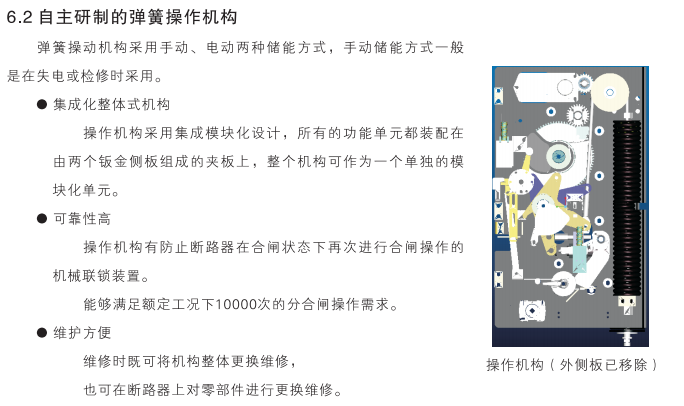

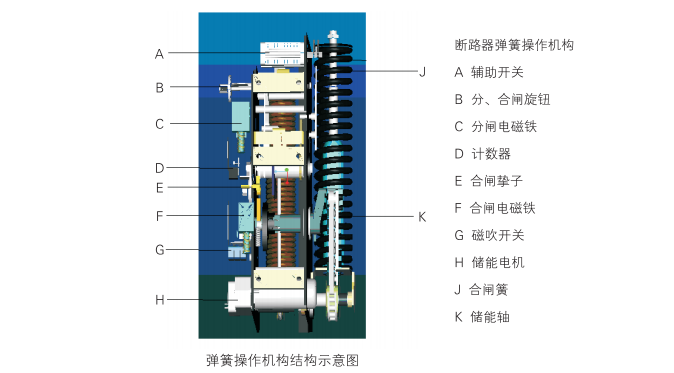

六、产品特点

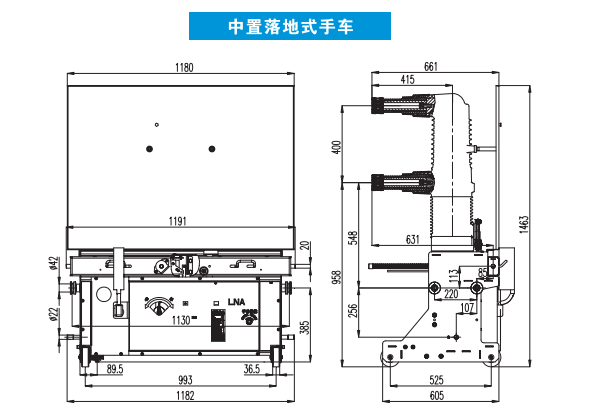

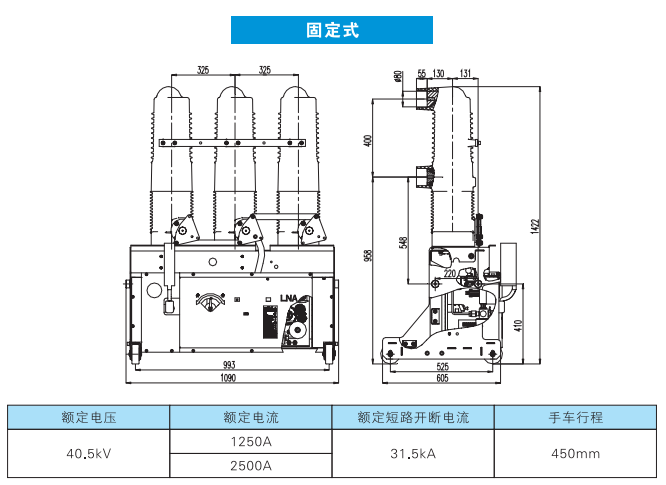

七、外形、安装尺寸
