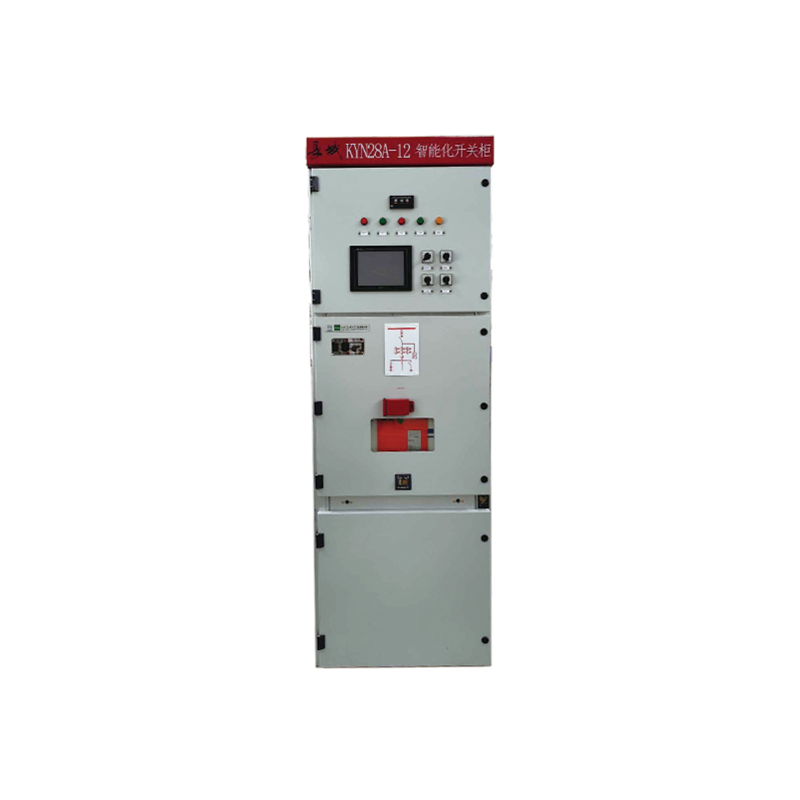

KYN28A-12移开式交流金属封闭开关设备

  • 一、概述KYN28A-12移开式交流金属封闭开关设备主要适用于额定电压12kV、三相交流50Hz电力系统,可供智能化变电站电气设施的保护和控制之用。智能型开关柜装配公司自主研发的新一代高可靠性智能化断路器、手车室及电缆室配装高清摄像头、主母线配装无线实时测温装置,方便主控室对开关柜进行实时动态视频监控、温度在线监测、手车及接地开关
立即咨询
全国热线029-81332267

详情介绍

一、概述

KYN28A-12移开式交流金属封闭开关设备主要适用于额定电压12kV、三相交流50Hz电力系统,可供智能化变电站电气设施的保护和控制之用。智能型开关柜装配公司自主研发的新一代高可靠性智能化断路器、手车室及电缆室配装高清摄像头、主母线配装无线实时测温装置,方便主控室对开关柜进行实时动态视频监控、温度在线监测、手车及接地开关电动操作,极大地提高了智能化变电站的遥控操作功能,智能型开关柜是目前市场最优选的新一代开关柜产品。

二、KYN28A系列开关柜主要特点

1、高精度中置定位保证车柜配合和互换性

2、全面符合国家电网物资采购标准

3、高强度柜体结构保证人员与设备安全

4、完整的二次防护保证设备运行质量

5、开关柜尺寸精度高,外形美观间隙小

6、可靠的联锁确保“无防”功能的实现

7、配置灵活规格全,方便用户选择

三、KYN28A系列开关柜主要优势

1、柜体结构采用敷铝锌板经数控机床加工,多重折弯组装而成,生产周期短;

2、完全金属铠装及彻底分隔;

3、所有设备的操作均可在柜门关闭状态下进行;

4、柜壳密封度高,防护等级IP4X;

5、联锁简单可靠,防误功能齐全;

6、可配用 EVS1P、EVH1、ZN63A、ZN63U、及VD4等多种断路器;

7、数控机床加工,流水线生产,开关柜精度高,手车互换性好;

8、柜体可靠墙安装,柜前维修,减少占地面积

9、KYN28A系列新型智能化中压开关设备

>可选配电动执行单元实现手车和接地开关的电动操作;

>可选配装智能开关柜集成操控监测装置实现开关柜的状 态监测、元件程序化操作控制及故障报警;

>在就地电动操作模式下极大地降低了操作者的劳动强度;

>在远控操作模式下实现了开关设备的无人值守,使操作 者远离噪音、强电场等高危险环境;

>用户在就地/远控模式下能全面及时的了解开关设备及其 元件的运行情况;

>具有机械及电气双重联锁,杜绝人为的误操作、

四、技术参数

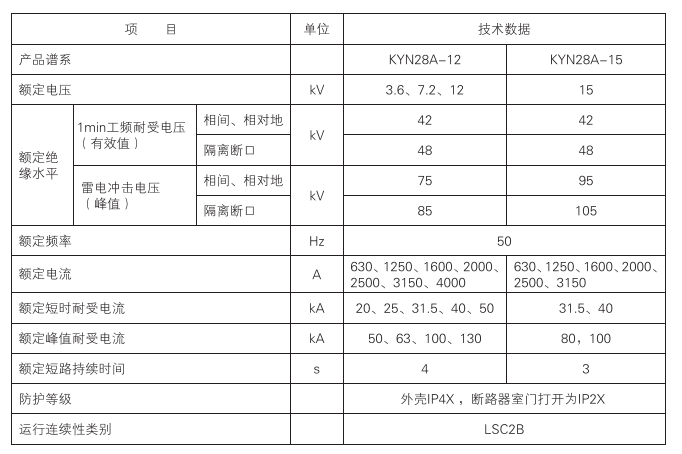

  1、KYN28A-12、KYN28A-15kV开关柜技术参数表

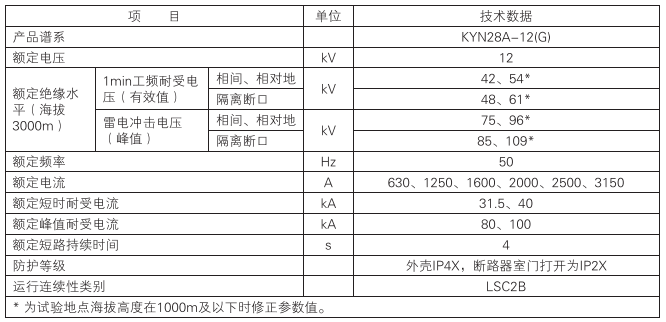

 2、KYN28-12(G)高原型开关柜技术参数

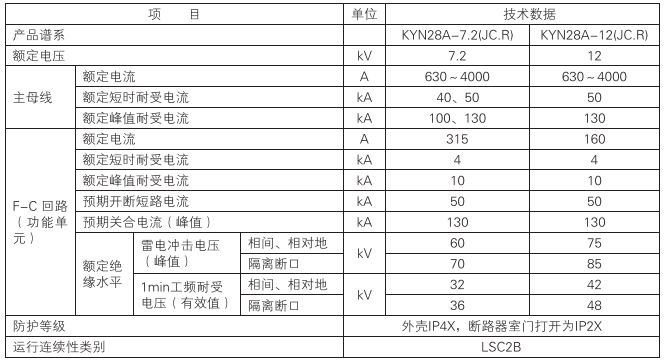

3、KYN28-7.2(JC.R)、KYN28-12(JC.R)开关柜技术参数表


五、外形尺寸和重量

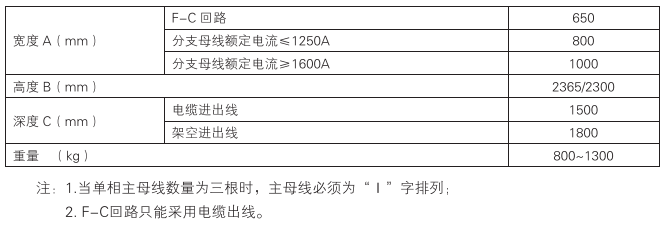

1、12kV(含7.2kV)柜体外形尺寸和重量


2、12kV高原型柜体、15kV柜体外形尺寸和重量


六、订货须知

订货时应提供下列技术资料:

1、开关柜使用地点海拔高度。

2、主接线方案编号及单线系统图,排列图,平面布置图。

3、用户提供二次功能图,端子排列图,如无端子排列图时按制造厂编排。

4、开关柜内的电气元件的型号、规格、数量。

5、电气设备汇总表。

6、需要母线桥(两列柜间母线桥和墙柜间母线桥)时提供跨距和高度尺寸。

7、开关柜使用在特殊环境条件时应在订货时提出。

8、需要其它或者超出附件,备件时应提出种类和数量。
