一、概述
CK9000 变电站综合自动化系统是 一套集保护、测量、控制、报警、通 信和调度为一体的可组态可扩展的电 力自动化监控系统。
CK9000 变电站综合自动化系统适用于对一个或者多个 35kV 及以下电压 等级的变电站、开闭所进行监视、控 制、报警及运行的管理。为了适合电力系统使用设备多、纵向横向联系紧 密、扩建、组建频繁等特点,本系统 软件从分析、设计到具体编程,全部 采用面向对象的方法,融合了先进的 计算机编程技术,在满足严格的可靠 性实时性的基础上,更在系统的可组态可扩展性、可用性、可维护性等方 面有了新的突破,是各变电站、集控中心、调度中心理 想的自动化监控系统。具有性能安全可靠,运行稳定,功能完备,组态灵活,界面友好,使用与维护简单方便等特点。
二、特点:

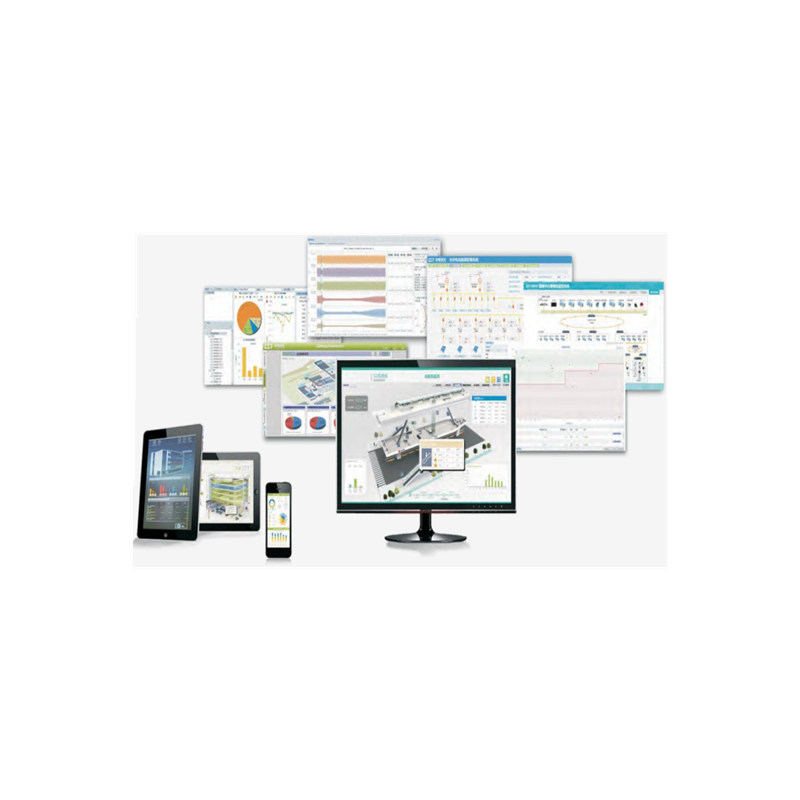

1、实时画面显示:显示全站电气主接线图、设备运行工况图、负荷曲线、电压曲线以及电压棒图、设备参数表、各种运行报表、事查询画面等可显示时间和安全运行天数。
2、动态母线 :母线在正常状态、接地状态以及失压状态以不同母线颜色实时动态显示。
3、设备管理:对设备定值进行查询及修改,对设备参、设备图纸分类分层保存。
4、控制操作:对开关/电机等进行/启动停止操管理上能手动操作,能通监控计算机鼠标操作。
5、防误闭锁操作:通过监控计算机分合开关时,为保证可靠性,所有控制操作均经逻辑判斯,逻辑闭锁无误后出口,操作正确率能达到100%
6、数据采集与处理:据理实现电站全监视和控制的基础。微机监控系统集的数据包括:开关量(新路器、隔离开关、接 85435进讯等位置信号,继电保护及自动装置信号以及设备运行状态等)、模拟量(电流、电压、有功、无功、功能因数、频率、酒等)和电度量。
7、历史数据记录:采集与处理后的数据可带时标存入系统历史库,以便以后随时调用查询。
8、时间记录查询:所有存入历史库的数据,可按存储时的时间查询,也可按设备名称查询。
9、电能质量分析 :监控系统可对采集的数据进行分析统计处理,方便管理人员掌握系统运行工况,以便优化决策,包括电压越上限时间、越下线时间、越上限时率、越下线率、电压合格率统计:电流不平衡度统计;日负荷最大值、日平均负荷率统计等。
10、语音报警:发生事故时,监控计算机能自动显示相关事故内容画面,并不断闪烁提示,还能及时驱动多媒体音箱发出语音提示。
11、远动通讯:监控系统能够实现多厂家、多设备、多通讯方式与控制中心进行数据通讯,主要用于向上一级或调度系统进行数据转发,实现远动功能,包括部颁CDT、SC-1801、IEC60870-5-104规约等,可按透明、半透明、不透明方式进行规约转换或转发。涵盖国内调度系统目者常用的主要通讯规约,对调度主站提供广泛支持。
12、时钟同步:该系统可以通过GPS进行对时,使在线设备与监控系统处于同一个时间坐标。
13、系统自诊断与恢复:监控系统能在线诊断系统的运行工况,当发现异常及故障时能及时显示报警信息,当故障消失后,系统自动恢复运行。
14、故障录波(可选):发生故障时,保护装置可自动记录并存储故障数据,包括故障前2个周波,故障后10个周波数据,每个周波采集24个点。
15、低频减载(可选):当电力系统有功功率或无功功率缺额较大时,需要由低频减载或低压减载切除一部分次要负荷,以防止频率或电压过度降低,并使之很快恢复到一定数值,从而保证电力系统的稳定运行和重要负荷的正常工作。
三、运行环境
■ 计算机:选用工业控制计算机 CPU ≥ 2.0GHz, 内存≥ 2G RAM, 硬盘容量≥ 120GB, 显示设备 :16K 增强色 ( 推荐 :1024×768 显示分辨率 ,21″以上大屏幕 )
■声卡和音箱 : 监控主机配备声卡和音箱 , 用于语音报警提示
■网络器件 : 包括通讯管理机、交换机、通讯电缆等
■打印设备 :A3 幅面喷墨打印机 , 用于定时报表打印和随机事故打印
● 操作系统 : 简体中文 Windows XP/win 7/win 10

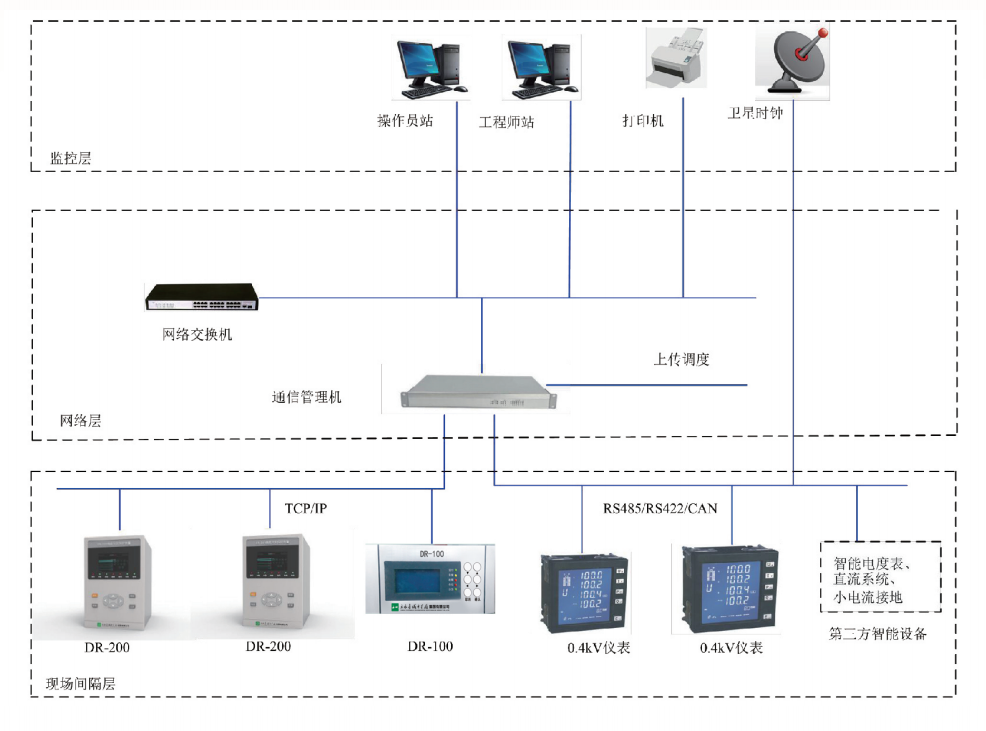

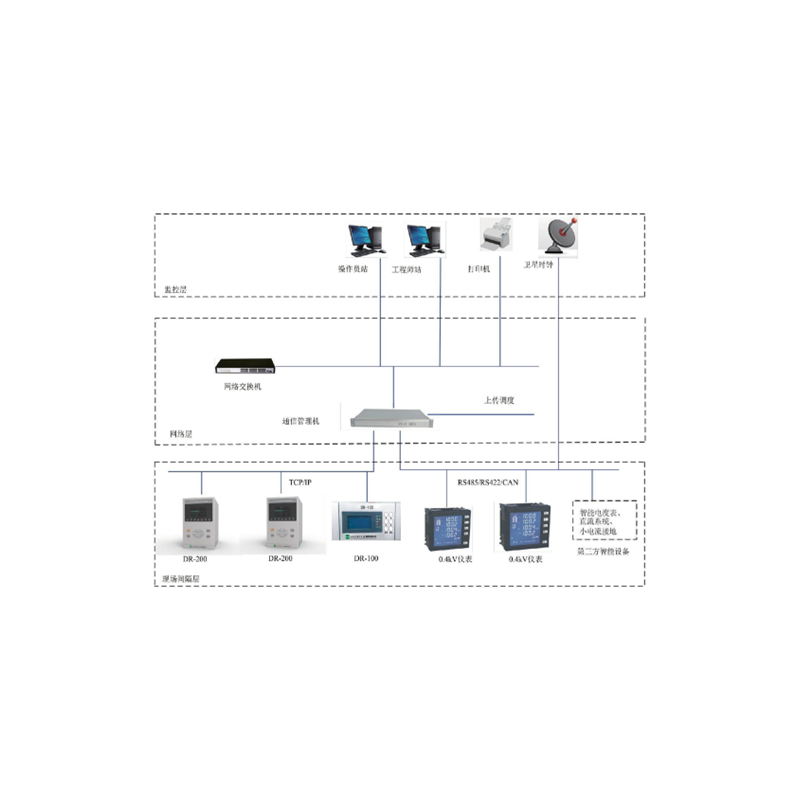

四、典型配置
