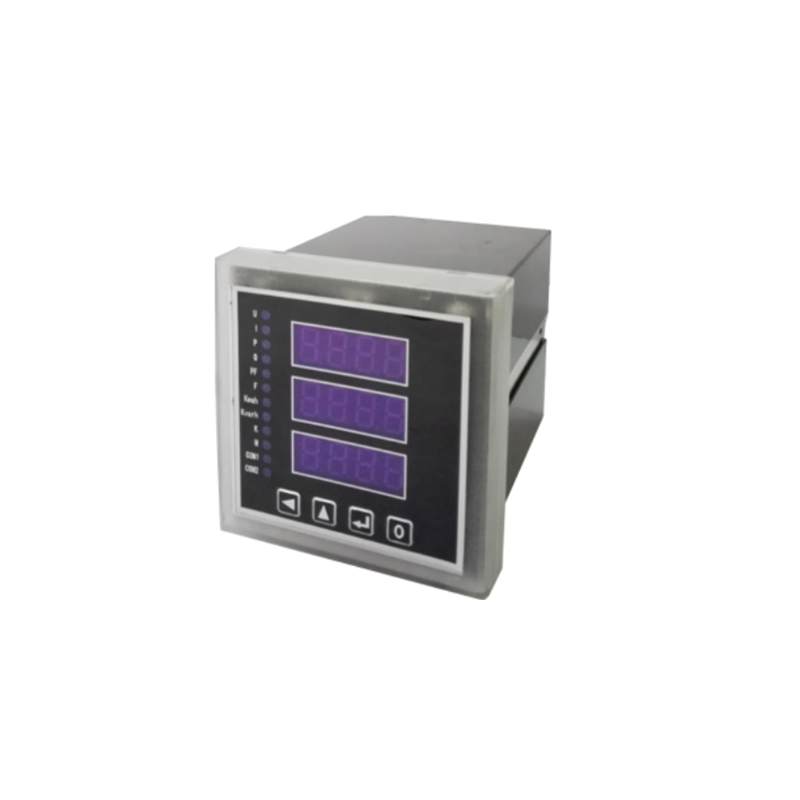

CKZ 系列三相智能电测表

  • 选型多功能电力仪表是一种具有可编程测量、显示、数字通讯和电能脉冲变送输出等功能的多功能电力仪表,能够完成电量测量、电能计量、数据显示、采集及传输,可广泛应用变电站自动化,配电自动化、智能建筑、企业内部的电能测量、管理、考核。实现LED 现场显示和远程RS-485数字通讯接口,采用MODBUS-RTU通讯协议,本产品标配一路Rs485通讯。选配功能: 2C:两路Rs485通讯 N:模拟量输出 2N:两路模拟量输出 2R:两路继电器输出 2S两路开关量输入 测量参数: 3A:三相交流电流表 3U: 三相三线交流电压表 4U:三相四线交流电压表 3D: 三相三线多参
立即咨询
全国热线029-81332267

详情介绍

一、概述

CKZ 系列三相智能电测表是一种可设置 CT 和 PT 变比, 具有模拟量变送输出、继电器输出等功能,配备 RS485 通讯接口的智能系列仪表。可用于测量三相回路中的电压、电流、有功功率、无功功率等电参数值。该系列产品以安装简便,操作简洁、准确度高特点,主要替代了目前用于 400 V 低压柜中的指针式仪表、电量变送器等测量、显示、变送装置。

二、功能

1.测量参数多:它集合了数显表、数字式电度表、电量变送器、数据采集器、记录分析仪、RTU等仪器的部分或全部功能。辅助功能包括变送输出,开关量输出,电能脉冲输出,通讯功能等。

2.自动稳压:具有自动校准零点,克服了零点随时间和温度的漂移。实现所有参数的零点免调,提高了仪表的整体测量精度,提高了系统的整体稳定性,简化了校准流程。

3.极宽的动态输入范围:采用量程自动切换技术,提供5-120V/500V的电压输入量程,0-1A/6A电流输入量程,能自动适用于各种测量系统,无需任何硬件和软件的调整。

4.可编程状态设定:允许用户对其工作状态测量系统选择;PT、CT变比值;变送输出、开关量输出等进行设定。

5.掉电记忆:在电源掉电时,能够记忆所有的当前工作状态或设定值、电能累加数值、PT、CT变比等。

6.多种接线方式:适用于多种接线方式:三相四线、三相三线等。

7.数字化整定:所有参数均采用数字化校准,摒弃了常规采用电位器的模拟调整方法,简化了硬件电路,提高了整机的可靠性和稳定性,每个测量参数都可以调整,且不会对其它参数造成影响。

8.抗电磁干扰能力强:完善的电磁兼容性设计,具有极强的抗电磁干扰能力,适合在强电磁干扰的复杂环境中使用。

9.标信规约、轻松组网:为了满足未来测量仪表的环境,备有RS-485串行口(或RS-232),允许连接开放式结构的局域网络。应用Modbus通讯规约,在PC或数据采集系统上运行的软件,能提供一个对于工厂、电厂、工业和建筑物的设备的简单、实用的电量管理方案。

三、特点

1、多功能,高精度                             2、超小型设计、安装方便

3、接线灵活便捷                                4、显示直观,易学易用

5、安全性好,可靠性高

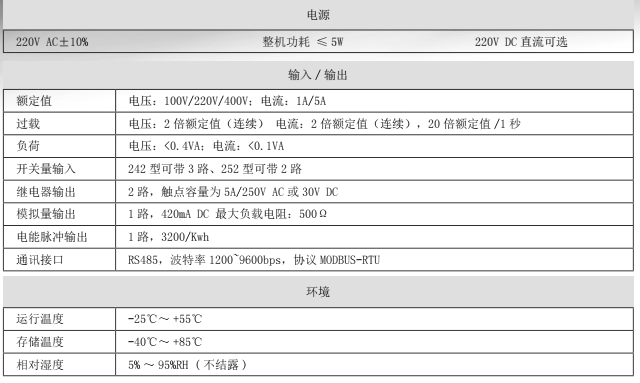

四、技术参数

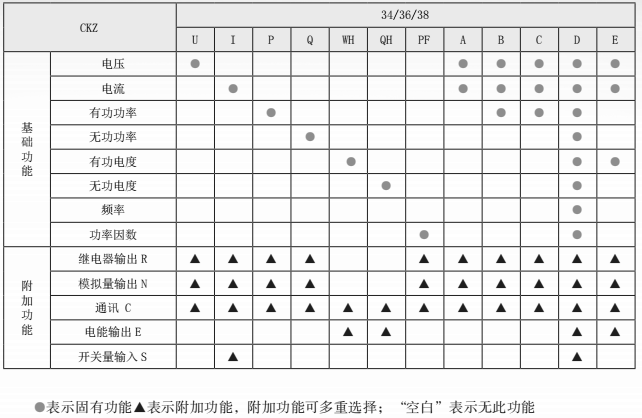

五、选型
