一、概述

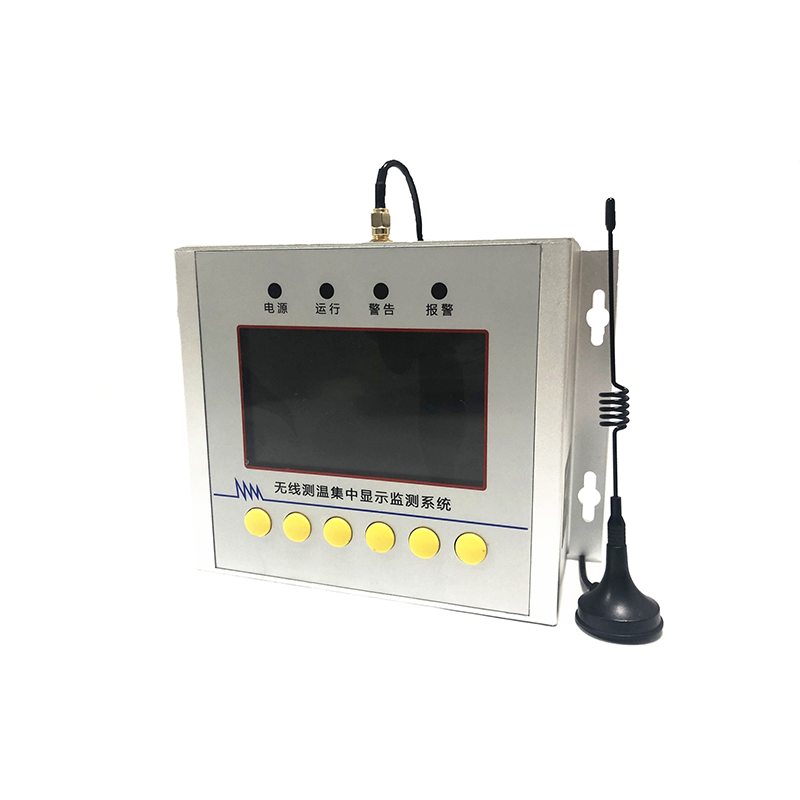

CKJ-06 无线测温装置用于对开关柜断路器梅花头、母排接点等电气接点的温升进行实时监测。能有效防止空气绝缘高压开关柜断路器触头或母排接点因接触不良导致发热而引发事故。使用ZIGBEE 短距离无线通信技术 , 保证其在不降低开关柜绝缘水平的前提下实现电气接点温度的在线监测及超温报警等功能。

二、无线测温系统结构

1.采用先进的数字化及无线传输技术，与带电体彻底的空间隔离，不改变被测 设备的绝缘性能，使用安全可靠。

2.测温范围更宽，可达 - 25℃～ 200℃；

3.温度传感器采用低功耗设计，休眠功耗低至 1.5uA，延长了温度传感器电池设计使用寿命。

4.温度传感器可在 2.1V - 3.6V 宽电压范围内正常工作。

5.采用国际先进的无线传输技术。解决了无线信号的互相干扰问题和数据传输纠错问题。对一次设备无干扰和影响。

6.温度传感器壳体使用耐高温、阻燃材料。

7.RS485 通讯波特率：默认值 9600bps。

三、技术参数

1.装置工作电压：额定 AC220V , 可适用于 AC \ DC85 V ～ 265 V ； 接点温度测量点数：支持 240 个点；

2.传感器与主控装置间传输距离： < 200 M； 温度传感器测量范围： - 25℃～ 200℃；

3.温度测量精度：2℃（在 - 25℃～ 200℃范围内）； 无线收发频率：433 MHz；

4.无线发射功率：10dBm；

5.无线接收灵敏度：- 121dBm @ 1200 bps；

6.无线测温传感器：A 型锂电池供电、B 型感应取电、C 型迷你感应取电三种可选； 介质强度：装置能承受 2 KV/50Hz /1Min 工频耐压试验；

7.绝缘电阻：≥ 100 MΩ。

8.电快速瞬变脉冲群干扰：主控制器电源能承受 GB/T17626.4 标准规定的四级电快速瞬变脉冲群抗扰度试验；

9.雷电波干扰：主控制器电源能承受 GB / T17626.5 标准规定的四级浪涌（冲击）抗扰度试验； 静电放电干扰：主控制器能承受 GB /T17626 . 2 标准规定的四级静电放电抗扰度试验。

10.装置工作温度：- 10 ～ + 70℃； 装置贮存温度：- 40 ～ + 85℃；

11.温度传感器短时耐受温度：200℃。工作相对湿度：< 90%RH

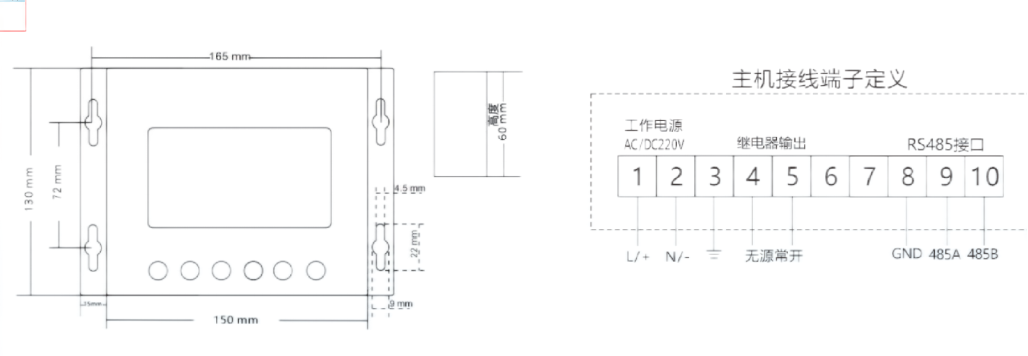

四、面板及开孔
