一、概述

 CKM70系列电动机智能监控器是一款智能化、数字化、网络化的控制器。该产品基于微处理器技术，将先进的网络通讯技术和分布式智能技术溶入MCC控制中心，集全面的电机智能保护、运行状态监控、故障记录及网络通讯为一体；可以查看测量数据、报警信息、故障信息等，并可根据用户需要方便的进行保护参数设定。能满足诸多启动方式，在低压控制终端MCC柜和1/4单元及以上各种抽屉柜中可直接安装使用。

二、功能

1、监控器具有缺相、过流、堵转、短路、欠流、过压、欠压、漏电、三相不平衡、启动延时（避开启动大电流、它和过流动作时间分开）、来电自启动、自动复位及多种启动方式等诸多功能。

2、电流互感器与主体显示器可分离安装，为不同的安装场合，提供方便。

3、监控器对各种故障运行状态采用LED显示。

4、应用微机和数字处理技术，测量精度高、线性好、故障分辨准确可靠，抗干扰能力强。

5、采用EEPROM存储记忆技术，实现参数设定，断电后设定参数仍保存下来，勿须再设定。

6、配有设置键、移位键、数据键、复位键、可对各种参数进行设定及修改。

7、一机多用，可取代电压表、电流表、热继电器、电流互感器、时间继电器和漏电继电器等。

8、具有4-20mA模拟信号输出接口及RS-485远程通讯接口，支持MODBUS-RTU协议。方便的和PC机组成网络保护监控系统，通过PC机对监控器保护参数进行修改、查询运行状态。

9、可实现电机保护控制、报警控制及启动转换等。

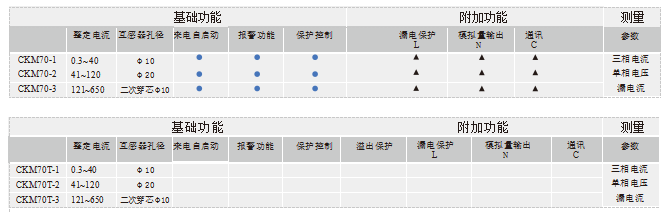

三、选型

  ● 表示固有功能  ▲表示附加功能，附加功能可多重选择； “空白”表示无此功能

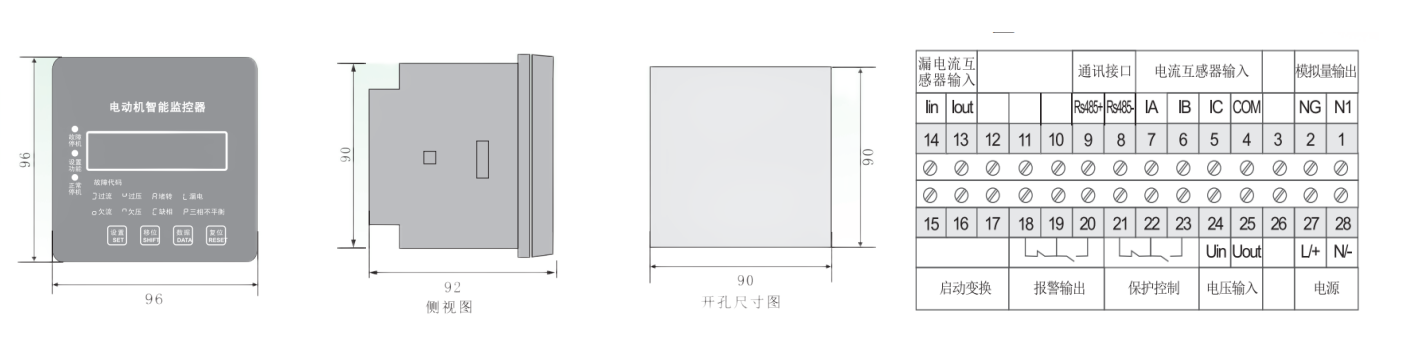

三、面板及开孔
