一、概述

DR-100 系列微机保护用途广泛，可适用于环网柜、固体绝缘柜、充气柜等体积较小的 35kV 以下柜体，为一次设备提供设备完善的保护功能装置。

二、特点：

1.结构尺寸小巧，面板嵌入式安装，壳体安装深度小于 100mm，可安装于体积小的柜体如环网柜， 充气柜，迷你柜等柜体。

2.装置电源交、直流 220V 通用，电源功耗小于 5W。

3.采用 LCD 中文液晶显示，友好的菜单选择操作界面，过程记录，信息丰富， 操作、调试、观看方便。

4.根据用户系统要求量身定做，减少用户操作工作，使用简单，不易出错。

5.装置分析功能丰富，包括保护动作 事件记录，故障记录，开关动作事件记录。

6.内置有高精密时钟芯片，该时钟芯片并具有掉电自动连续走时功能。

7.外型美观，体积小，接线少，安装维护简洁方便。

三、功能

1.基本功能和保护元件库

（1）特有的保护元件库保护装置提供核心的保护功能。

（2）特有的元件级 - 工程级 - 用户级三级编程模式，可提供多达 32×6 种的保护元件。

（3）元件类型现场可设定，元件参数现场/远方可设定。

（4）每台装置可同时支持任意 13 种保护元件并存。

（5）4 个开关量保护 / 报警并存，开关量输入、继电器输出可编程。

（6）各保护元件功能之间相互独立，并具有自己的（独立的）定值组和数据记录等。

2.控制

（1）一个合闸继电器

（2）一个分闸继电器

（3）两个预报警信号输出继电器

3.开关量输入

经光电耦合元件隔离的 8 路交直流通用 220V 电压开关量输入。

4.输出继电器

（1）跳、合闸继电器可由软件选择和外部连片、开关投退。

（2）信号继电器可配置为保持型和脉冲型的继电器输出。

5.控制面板

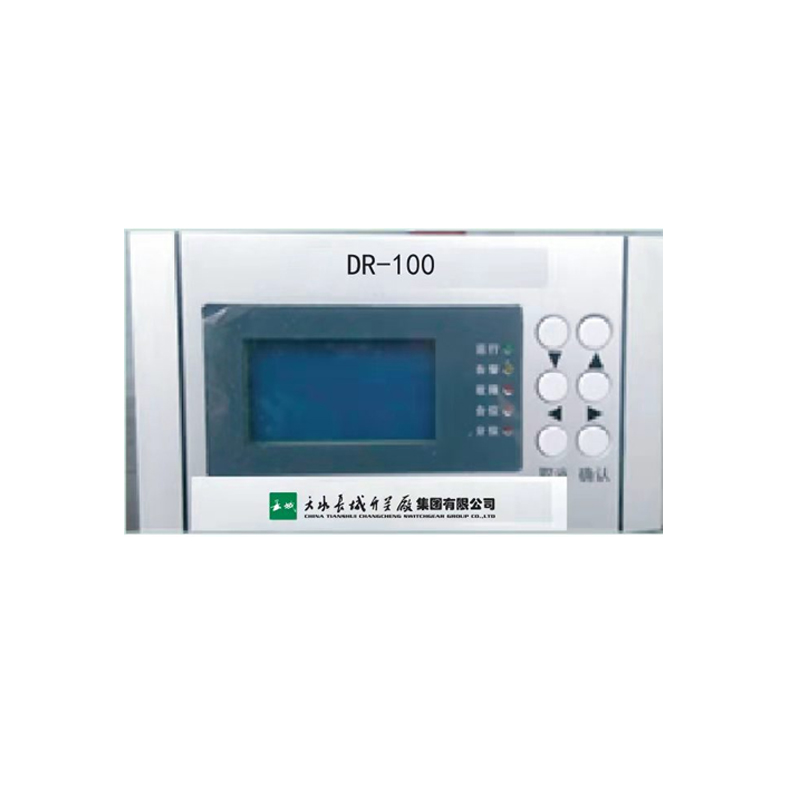

（1）数字综合保护控制装置配置液晶显示。

（2）显示模拟量波形、测量数据、开关状态、实时数据、事件记录、保护定值等系统参数。

（3）高亮度指示灯用于表示运行、断路器合分位、故障、告警。

（4）面板操作采用 6 个按键，用于选取屏幕菜单、切换画面和数据整定定值。

（5）通过 RS485 或以太网接口连接 PC 机，实现更多参数的编程和查询。

6.事件和故障记录

始终显示最近 64 个事件记录，如果产生新的故障，则将覆盖最早的故障，这些记录能详细地描述电力系统的故障以及保护装置的反应。

事件记录详情包括：记录故障跳闸、开关变位、外部操作、时间、事件值和事件类型。

7.通信

支持的物理媒介包括 RS485、以太网等。采用 MODBUS 协议。可通过多节点网络连接方式构成地理跨度的网络系统。在 RS485 总线方式下，稳定连接 32 个节点，最大传输距离 1200 米，最大通信速率可达 19200bps。

（1）通讯协议：MODBUS 等

（2）通讯接口：RS485/以太网

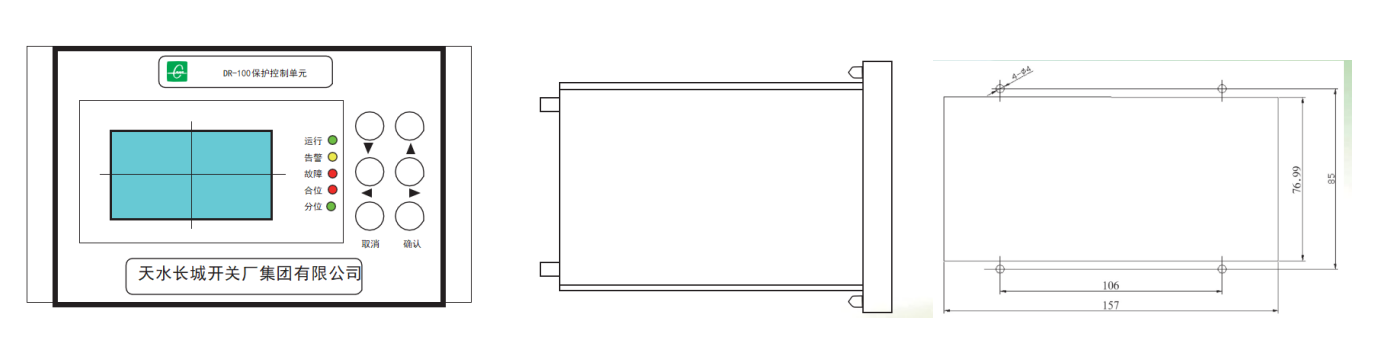

四、面板及开孔
