一、概述

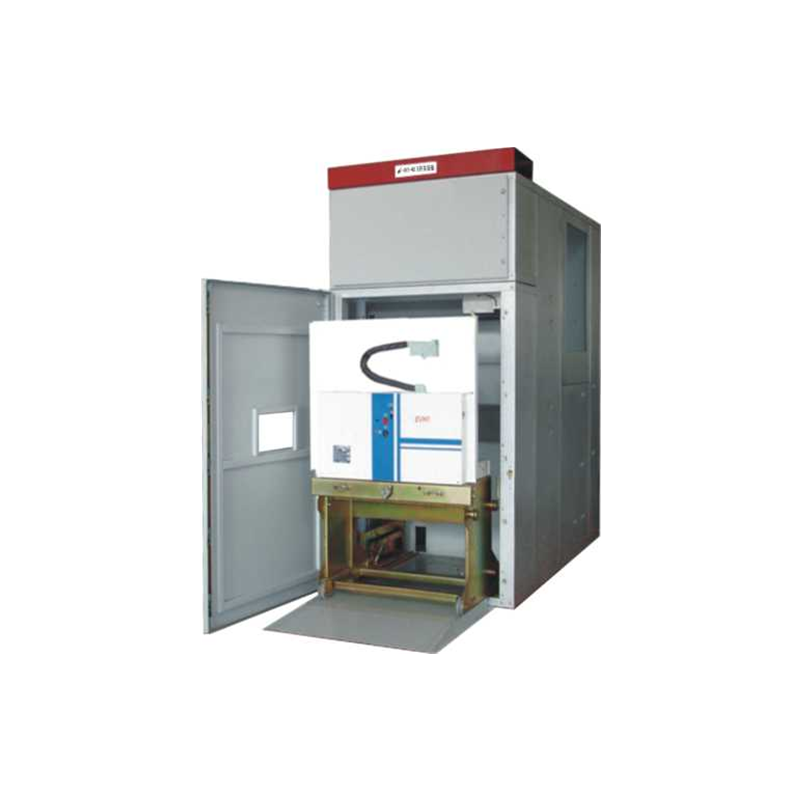

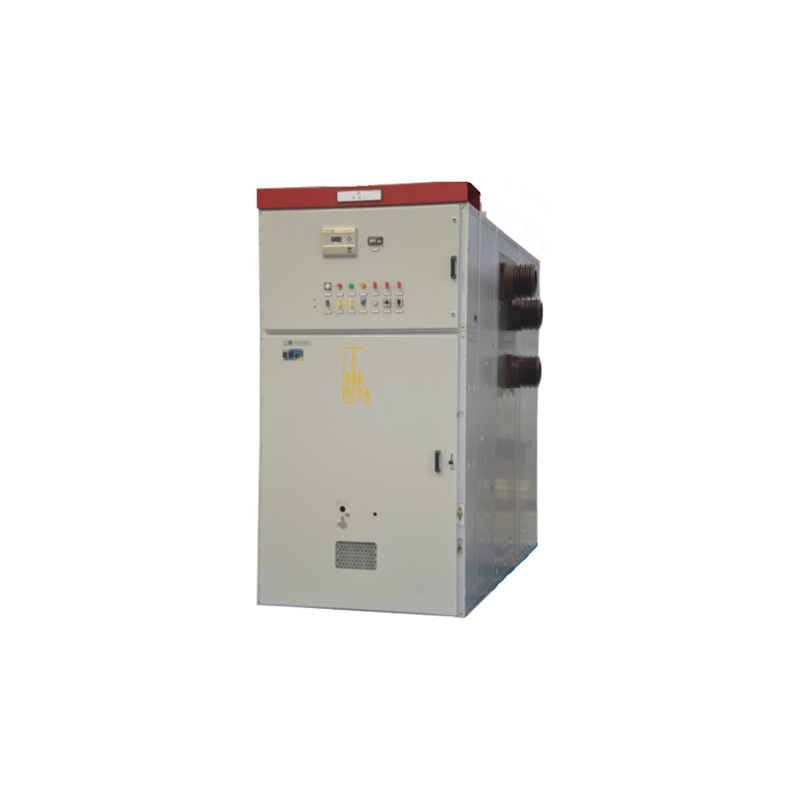

i-AY1-40.5移开式交流金属封闭开关设备，作为三相交流50Hz的送配电成套装置，用于接受和分配40.5kV的网络电能并对电路实行控制、保护及监测。柜体采用数控加工钣金件组装结构，整机抗变形能力强；车柜配合采用中置式结构，定位准确、刚度强，进出车操作轻便灵活；联锁功能齐全、操作简单、可靠；满足1.1×3150A温升要求。可选配智能操控监测装置和电动执行单元，实现开关柜的状态监测、过程控制及故障报警及手车和接地开关的电动操作。

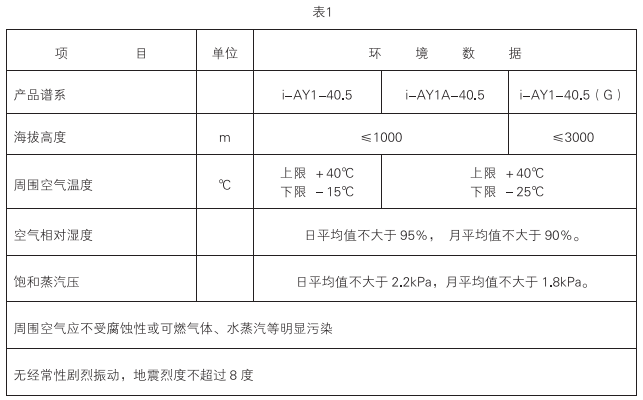

二、使用环境条件见表1

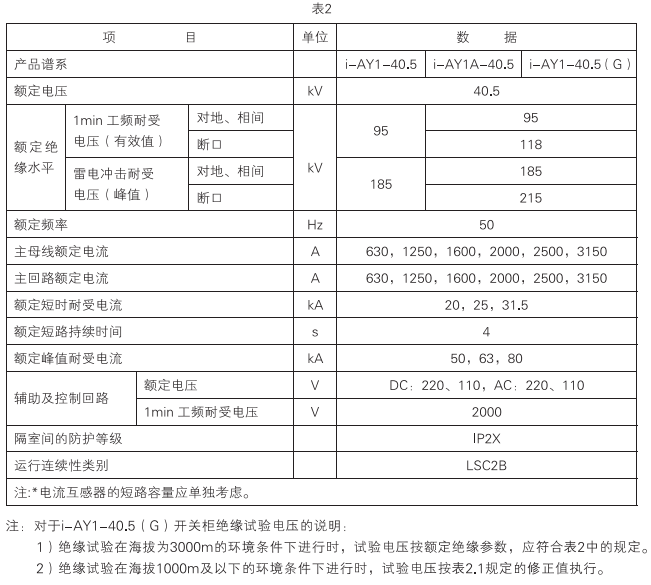

三、开关柜技术参数见表2

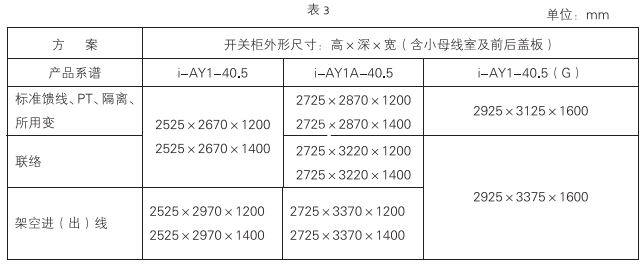

四、典型开关柜外形尺寸见表3
