一、概述

CKD804系列智能测控单元是专门针对电力系统、工矿企业、公用设施、智能大厦的电力监控需求而设计的一种简单可靠的测控装置，是集通讯、测量、控制、谐波分析、越限报警等功能一体的多功能智能仪表。目前广泛应用于配电系统、能源管理系统及环境监控系统等自动化领域。是一种真正的基于真实有效值的测量仪表，能对高度非线性负荷作精确的测量。复杂的采样技术使其能够精确测量到高达31次谐波的真实有效值。用户可以在仪表屏或者利用软件从远程检测到几十个测量值以及最值。并提供多种扩展模块以及高级软件功能，以满足不同现场的需求。灵活的输入/输出配置，方便用户设计。采用可拔插的端子连接方式，便于现场接线和维护。

二、 特点

1.实时测量功能：实时测量电网的电压、电流、有功功率、无功功率、视在功率、功率因数、频率、电度等参数。

2.谐波分析功能：实时测量电压、电流的1～31次谐波百分比含量。

3.事件记录功能：内置时钟芯片，可记录50条SOE（Sequence Of Event）事件。

4.RS485通讯功能（可以选两路）：采用MODBUS通讯协议。

5.越限报警功能：通过对电参数门限值的编程完成过压、欠压、过流、超频、低频等状况时的报警及继电器的保护动作。

6.复费率统计功能：可分八个时段设置费率，完成尖、峰、平、谷的电度统计。

7.现场参数设置功能：通过按键可在当地完成系统的参数设置。

8.需量统计功能：可统计电流，有功、无功、视在功率的当前值及最大值。

9.可扩展功能：根据用户需要可扩展开关量输入、继电器输出、模拟量输出，脉冲输出，脉冲输出等辅助功能模块。

三、应用

1、配电馈出、变压器、发电机、电容器和电机的测量

2、中低压系统

3、商业、工业和电力系统

4、电能质量分析

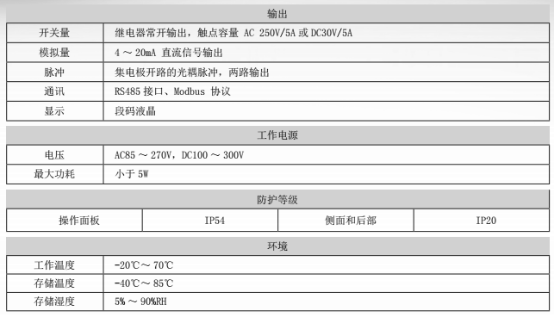

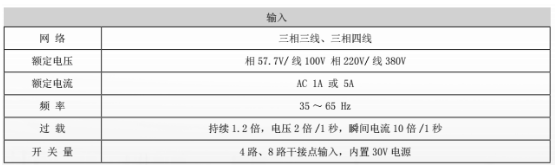

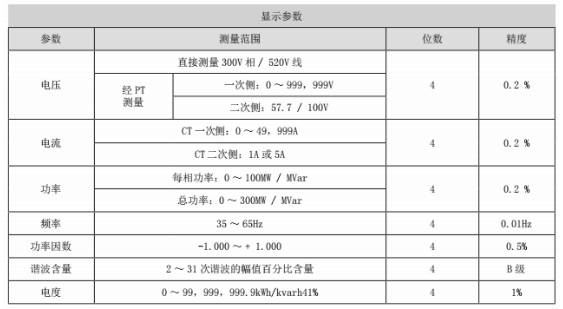

四、技术参数

五、选型
