一、概述

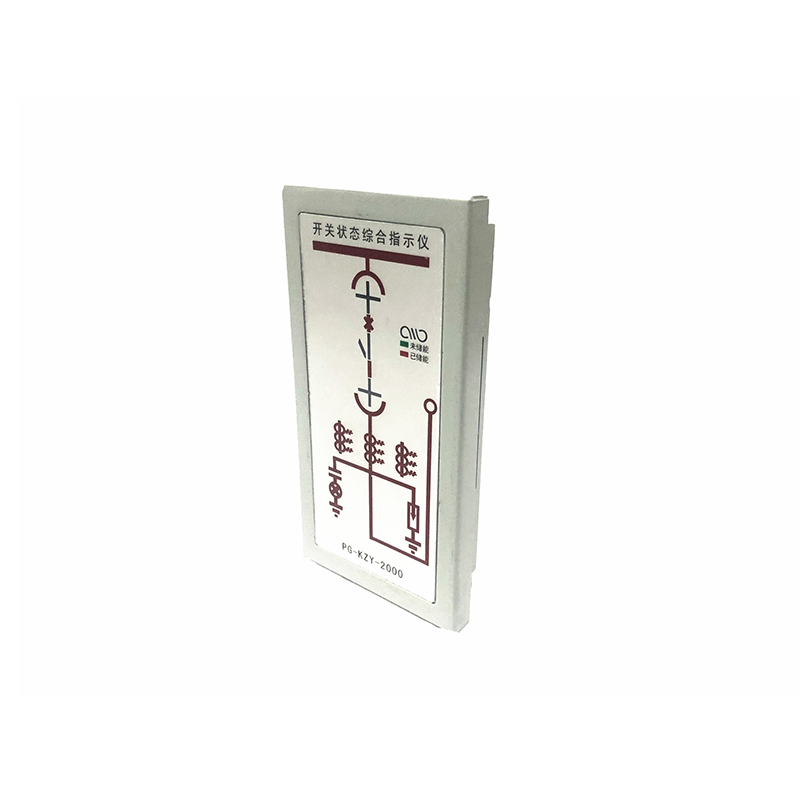

CK开关状态综合指示仪是针对目前中压系统开发技术发展而设计的一种多功能智能化开关模拟综合动态指示装置。产品集中指示一次回路模拟状态 、手 车位置 、 隔离刀位置、接地刀位置、断路器状态、操作机构储能状态；带有高压带电指示、带电闭锁控制、温度数码显示、自动加热除湿多种功能，简化了开关柜面板设计，美化了布局，是完善了开关状态指示功能和安全性能的新型电气装置。

二、功能特点

1.数码显示直观清晰

2.一次模拟图显示

3.断路器状态显示

4.手车位置显示

5.接地开关位置显示

6.弹簧储能显示

7.高压带电显示功能

8.自动加热除湿控制功能

9.带电闭锁控制功能

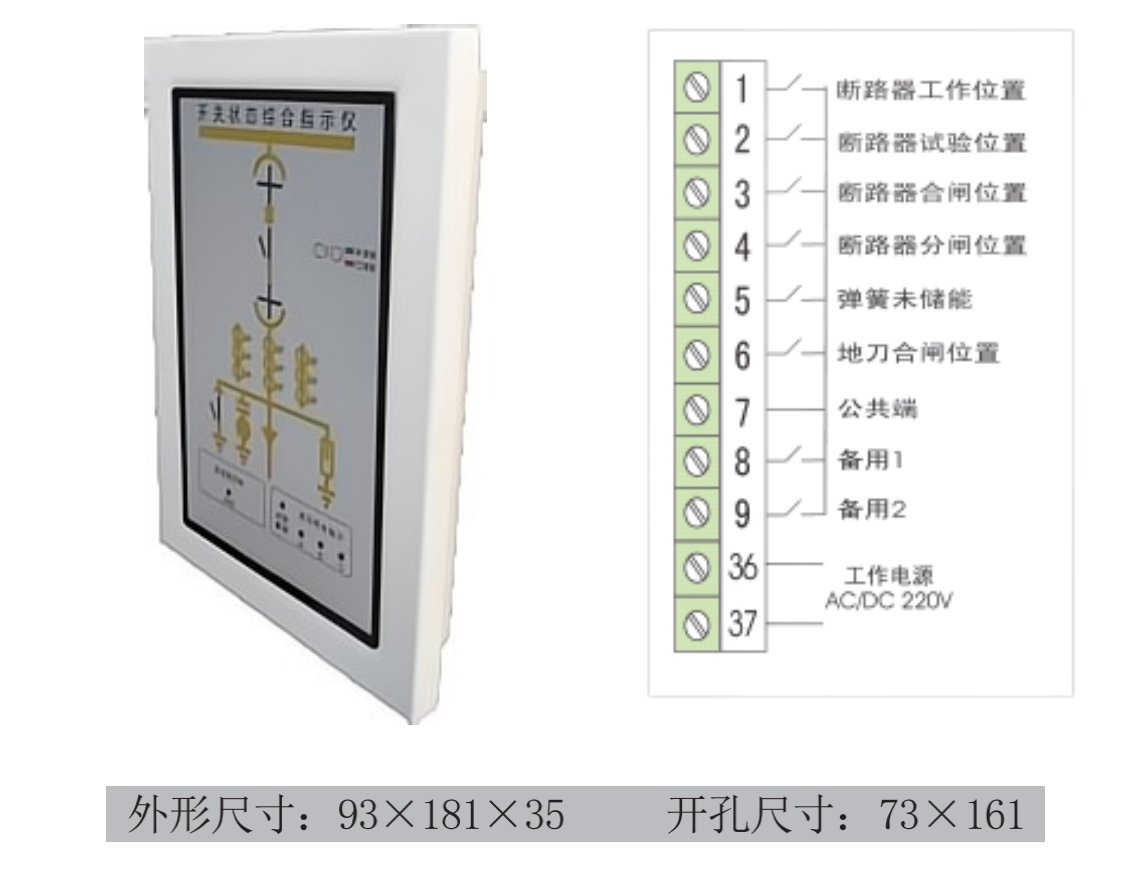

三、开孔及接线

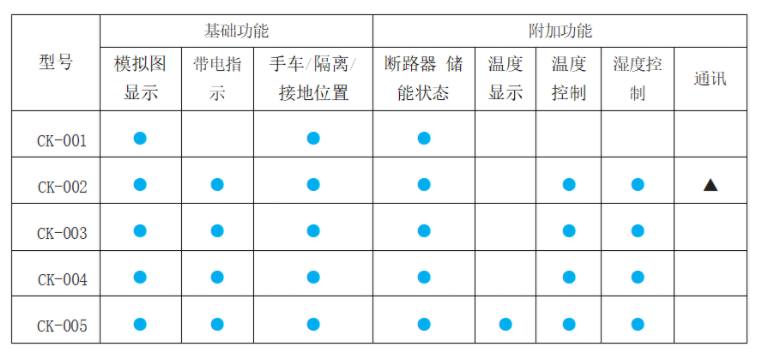

四、选型
