一、概述

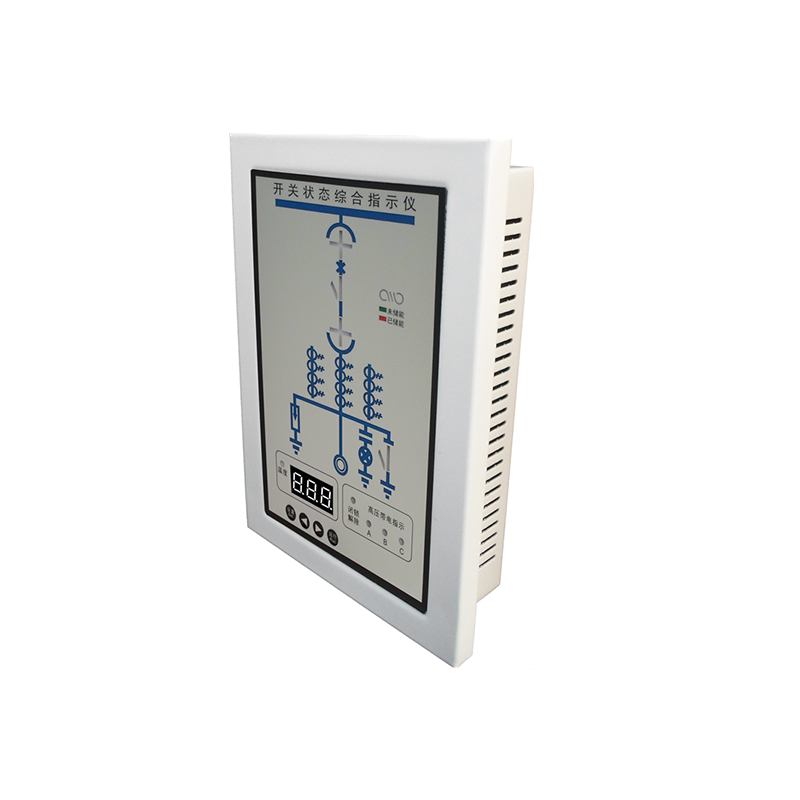

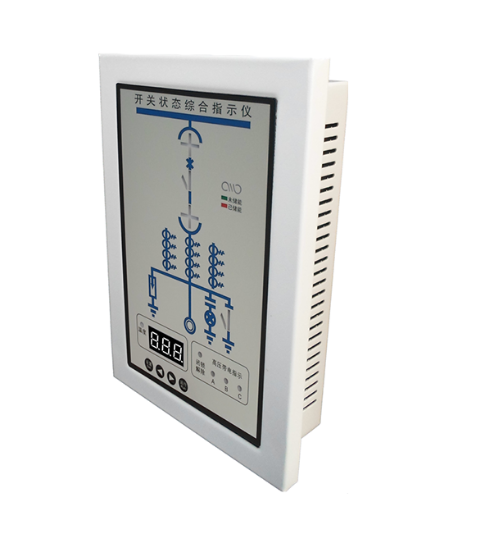

CK-005系列开关状态指示仪是针对目前中压系统开发技术发展而设计的一种多功能智能化开关模拟综合动态指示装置。集中指示一次回路模拟状态、手车位置、隔离刀位置、接地刀位置、断路器状态、操作机构储能状态;带有高压带电指示、带电闭锁控制、温度数码显示、自动加热除湿多种功能，简化了开关柜面板设计，美化了布局，是完善了开关状态指示功能和安全性能的新型电气装置。

二、特点

1.外观设计新颖独特、做工精致美观，简化，美化了开关柜面板。

2.适用于6~35KV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。具有动态一次模拟图、高压、自动加热除湿控制、断路器分合状态指示、储能指示、接地开关状态指示、小车位置指示、分合闸回路完好指示、预分预合的闪光指示、带电显示等功能。

3.采用32位微处理器控制，与常规的开关柜状态显示仪相比，具有高速运算、高速采样、快速响应、更加实时。

4.设备可显示开关分合状态，还可判断开关小车是否处于试验位置与工作位置之间。

5.此外设备具有温湿度传感器过压过流保护，对于工业场合应用，更加可靠稳定。

6.采用工业级电子元件，具有可靠性高、寿命长、抗干扰能力强等特点。

7.发光模块采用进口发光芯片，户外高亮级，寿命170000小时。

8.采用独特的抗干扰技术，保证设备可靠运行。

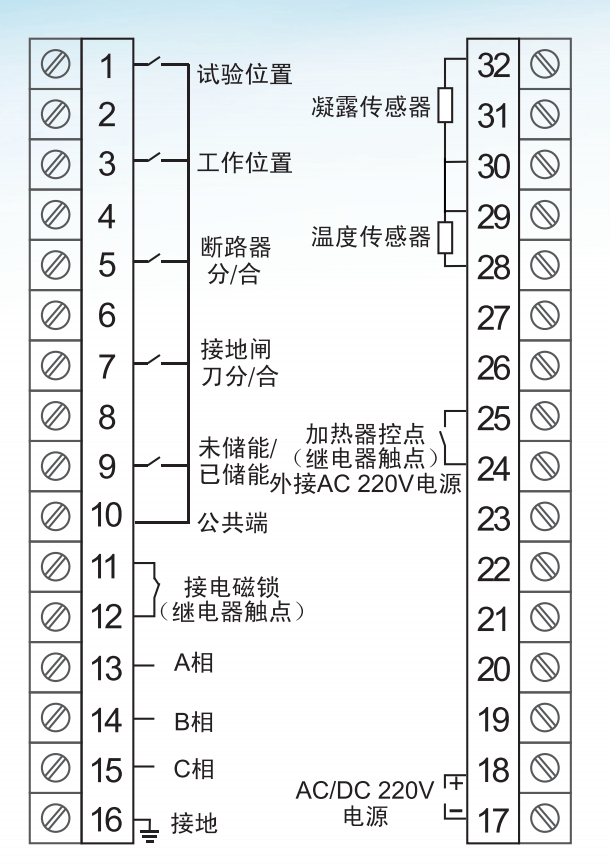

三、开孔及接线

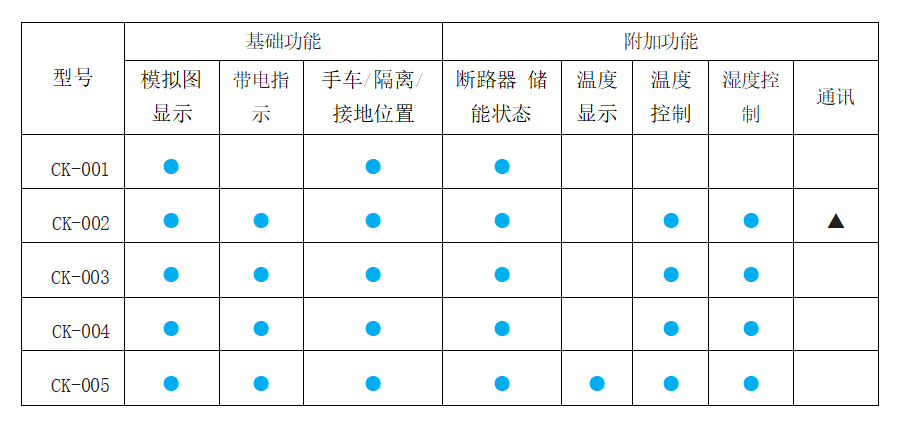

四、选型
